Hệ thống chiết xuất CO2 siêu tới hạn qui mô sản xuất của Applied Separations - USA. Bình trích ly ( vessel) từ 5 lít đến 500 lít và lớn hơn. Từ khóa: Máy trích ly CO2 siêu tới hạn, máy trích ly chất lỏng siêu tới hạn, máy chiết xuất CO2 siêu tới hạn, supercritical fluid...



Hệ thống chiết xuất CO2 siêu tới hạn







Máy chiết xuất CO2 siêu tới hạn 1 x 100 lít
Hãng sản xuất: APPLIED SEPERATION - USA
Xuất xứ: USA

TIÊU CHUẨN KỸ THUẬT
Hệ thống bể làm lạnh tuần hoàn (RCB):

Công suất làm mát 10 tấn
Tuần hoàn  nước/ trộn glycol không tự nhiên
Định mức đến -10°C
Module bơm CO2
Nguồn điện, bơm CO2 thuỷ lực
Phân phối đến 6kg CO2/ phút ở mức 690 Bar (10,000psi) max.
Đầu bơm được làm lạnh bởi hệ thống bể làm lạnh tuần hoàn
Module trích:
•    Một bình 100 lít làm bằng thép không gỉ (vessel)
Sản xuất  phù hợp  ASME, ASME đặc biệt hoặc chứng nhận bình khác có sẵn(tùy chọn)
Áp suất vận hành tối đa 690Bar (10,000psi).
Nhiệt độ vận hành tối đa 100°C
Thiết bị xả van khẩn cấp
Kết thúc bằng khóa
Được gia nhiệt bằng bộ gia nhiệt điện mềm dẻo đặc biệt.
Đường dẫn CO2 vào trong thành bình giúp mở và đóng bình lại thật đơn giản. Một giỏ (basket) bằng thép không gỉ phía bên trong để chất sản phẩm và tháo dỡ sản phẩm nhanh chóng.
Van điều khiển dòng chảy tự động giữa bình trích và bình chiết.
Module bình chiết:
    Bình chiết
    Một bình chiết 15 lít cyclonic, được gia nhiệt, làm bằng thép không gỉ.
    Định mức đến 124 Bar (1800 psi ở 100oC)
   Sử dụng hướng dẫn ASME. ASME đặc biệt hoặc bằng chứng nhận các bình khác luôn có sẵn(option).
    Thiết bị an toàn khi xả áp suất được vận hành.
    Đồng hồ chia thang đo mức độ.
Một bình thu gom 4 lít làm bằng thép không gỉ:
    Thu gom các vật liệu được kết tủa từ bình chiết
    Định mức đến 124 Bar (1.800psi) ở mức 100oC.
   Sử dụng hướng dẫn ASME. ASME đặc biệt hoặc bằng chứng nhận các bình khác luôn có sẵn(option).
đo dòng chảy.
Hệ thống tuần hoàn CO2
    Một bộ ngưng tụ CO2
    Một bình lưu trữ CO2 làm bằng thép không gỉ.
    Tổng công suất lưu trữ 200L
    Định mức đến 113 Bar (1,650 psi) ở mức 100°C
   Sử dụng hướng dẫn ASME. ASME đặc biệt hoặc bằng chứng nhận các bình khác luôn có sẵn(option).
    Thiết bị an toàn khi xả áp suất được vận hành
Monitor Điều khiển:
•    Điều khiển áp suất;
Máy điều chỉnh áp suất thủy lực
Được giám sát bỡi đồng hồ đo áp suất analog.
Đồng hồ đo áp suất CO2 hiện số.\
Kiểm soát nhiệt độ:
 Bộ trao đổi nhiệt cung cấp gia nhiệt cho chất lỏng siêu tới hạn trước khi đi vào bình.
Nhiệt độ bình được duy trì bằng bộ điều khiển PID.
Kiểm soát dòng chảy:
    Van kiểm soát dòng chảy tự động được gia nhiệt giữa bình trích và bình chiết.
    Tỷ lệ dòng chảy được định phân trên HMI.
Control/ Monitoring:
    PC màn hình cảm ứng trên windows chạy dòng giao diện phần mềm ASI Vision trên labView điều khiển và/ hoặc monitor những thay đổi của hệ thống tới hạn.
    Tất cả bộ điều khiển PID có nguồn ngoài RS-485 để lưu trữ dữ liệu kích thước rộng thông qua phần mềm.
    Đồng hồ hiển thị áp suất tại khu vực.
    Đồng hồ hiển thị dòng chảy tại khu vực.
Van và bộ kết nối:
    Tất cả đều chạy ở ở tốc độ 10,000psi (690Bar) và đáp ứng tiêu chuẩn ASTM thích hợp.
    Khung hệ thống Module:
Cấu trúc làm bằng thép được siết bu-long hoặc hàn.
Được gắn trên xe đẩy để dễ định vị trí lại.
Tính năng cao, chịu được hoá học, lớp sơn phủ polymer để giảm thiểu xói mòn.
Cần trục nâng nắp bình áp suất có cần ở trên đầu.
Sự thay đổi bộ dụng cụ khung của hệ thống tiêu chuẩn có thể chịu thêm phí phụ thu.
    Tài liệu:
Tài liệu cho người vận hành bao gồm đầy đủ các tiêu chuẩn sau:
     Giới thiệu theo nguyên tắc SFE.
    Phạm vi, mục đích và các tham số vận hành của hệ thống.
    Cài đặt (sử dụng, lắp ráp) vận hành và khởi động.
    Cài đặt dụng cụ và giới thiệu.
    Vận hành, chăm sóc và bào trì.
    Xử lý sự cố
    Danh sách các số thứ tự của phụ tùng cho các mặt hàng tiêu hao và các thành phần chính.
    Chứng nhận vật liệu thô bình áp suất, chứng nhận hydro-test, và các phép tính design.
Hệ thống siêu tới hạn của Applied Seperations Inc., bảo hành 01 năm cả về phụ tùng và nhân công. Nếu hệ thống có khiếm khuyết do phụ tùng bị hư hoặc do tay nghề công nhân làm hư trong thời gian bảo hành, chúng tôi sẽ sửa chữa không tính phí. Chúng tôi sẽ nhờ đại diện đến sửa chữa hoặc nhờ khách hàng tháo gỡ phần phụ tùng bị hư chuyển về Applied separations để chúng tôi sửa chữa.
Trách nhiệm của chúng tôi là sửa chữa những phần bị hư hỏng, chứ không bồi thường thiệt hại  dù trong bất cứ hoàn cảnh nào. Bảo hành này thay cho mục bảo hành và bắt buộc . Chỉ có những cơ quan chính thức mới có đủ thẩm quyền để thay đổi bảo hành này.
Bảo hành cho hệ thống có hiệu lực ngay ngày giao hàng. Thời gian bảo hành bắt đầu từ ngày giao hàng. Mọi đề nghị bảo hành phải gửi đến cho chúng tôi trong khoảng thời gian bảo hành. Những sửa chữa và thay thế sẽ được bảo hành trong 90 ngày.
Không bao gồm trong mục bảo hành này gồm các mặt hàng thông thường như van, seal, tubing, hư hỏng do xói mòn, sử dụng sai, thiếu bảo trì chính xác, tai nạn, hoặc những sửa đổi, và sự thích hợp cho bất kỳ mục đích đặc biệt nào. Các khớp nối, cũng như micro-metering có thể thay đổi được, lối dẫn sản phẩm, lối thoát ra, và van thông gió bị hư do siết quá chặt, tháo lỏng để khí đi qua, hoặc bị xé rách do sử dụng thông thường, tất cả đều không được bảo hành. Các sản phẩm không được bán dưới thương hiệu của Applied Seperation đều không được Applied bảo hành.
Nhà bảo hành Applied Seperation, Inc. 930 Hamilton Street, Allentown, PA 18101, USA.
PHỤ LỤC ( TRANG 18)
Thiết bị xả van khẩn cấp Hiệp chủng quốc hoa kỳ có bằng sáng chế 8,715,175
Mọi nỗ lực để làm chất lỏng siêu tới hạn và hệ thống áp suất cao khác đảm bảo an toàn hơn, Apllied Seperations Inc., sẽ phát triển và đăng ký thiết bị để khai thông áp suất trong bình áp suất khi lối dẫn khí vào và ra thông thường bị cản trở sau khi trích/ các điều kiện phản ứng.
Thiết bị xả van áp suất theo tiêu chuẩn, được dùng khoảng nhiều năm để ngăn ngừa những thất bại thảm khốc của bình áp suất. Những cái này sẽ hình thành van xả áp suất hoặc đĩa gãy nứt (A). khi áp suất tăng lên đến điểm giới hạn đã được thiết lập (B), van sẽ mở ra hoặc đĩa gãy nứt không hoạt động và áp suất sẽ được giảm (C). Hình 1 được thể hiên rõ là câu trả lời thông thường cho điều kiện áp suất quá tải.

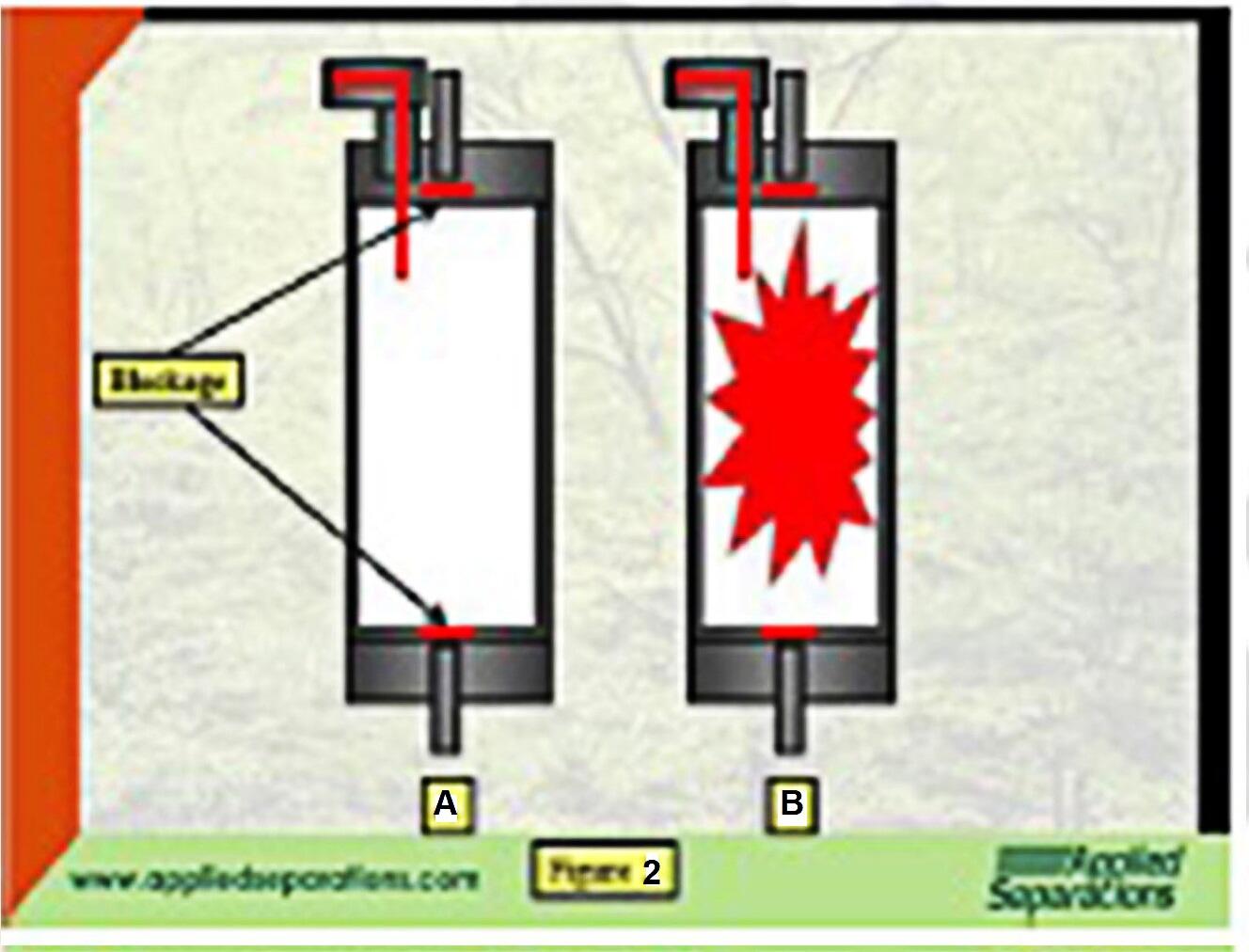

Hình 2 minh chứng trường hợp trích / phản ứng được thực hiện gây ra sự bao vây của cổng ra và vào của  khí (A). Áp suất không đủ lớn để vượt qua áp suất xả của đãi gãy nứt (rupture disc), nhưng lượng khí trong bình áp suất thì dưới áp suất (B), kết quả là ĐIỀU KIỆN KHÔNG AN TOÀN.

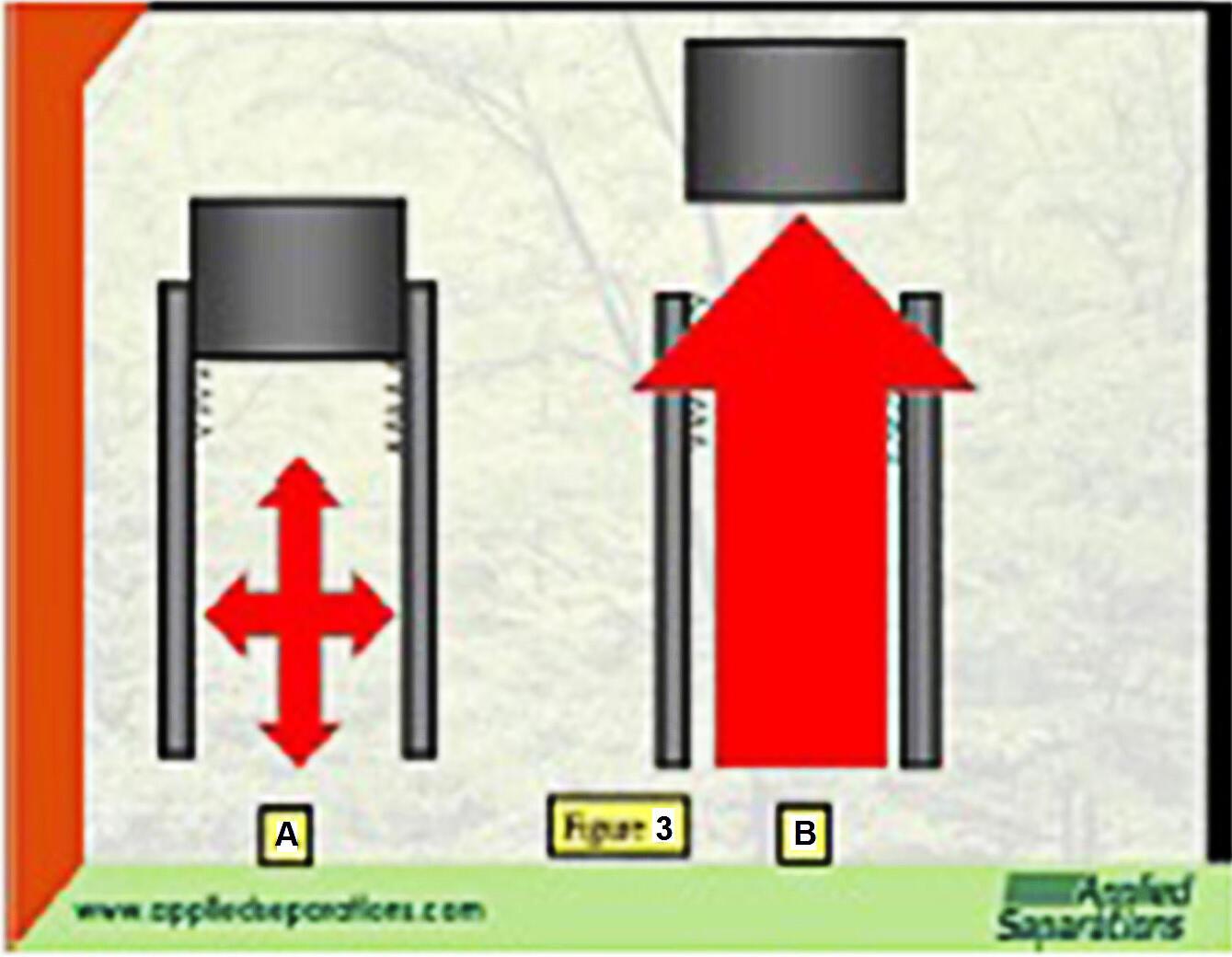

Thông thường người sử dụng có thể cố găng xả bớt khi ở điều kiện không an toàn này bằng cách cố gắng dùng lực tháo nắp ra bằng cách mở nó ra một khoảng nhỏ để mà áp suất có thể chảy ra. Việc này thường khó làm, cả khi khắc phục áp suất và ngừng bắt buộc để mở chính xác ngay điểm đúng chính xác của nó. Kết quả thông thường là nắp bị thổi ra giống như nút bần bị văng ra khỏi chai champagne nhưng mà nó nguy hiểm hơn nhiều. (hình 3).
Thiết bị có bằng sáng chế của Applied Seperation Inc., sẽ ;loại trừ được những vấn đề rắc rối liên quan đến điều này “ lượng khí dưới áp suất” , nhưng không vượt quá điều kiện áp suất. Vì sự tắc nghẽn phía bên trong bình áp suất, lượng khí dưới áp suất, (hình 4). Dưới đây là hình thiết bị xả van áp suất mà nó đâm thủng lớp làm nghẽn bình áp suất.
Vặn nút bấm hướng về phía các vật làm nghẽn bình thông qua đĩa gãy nứt và lớp làm tắc nghẽn (hình 5), cho phép bình hạ áp suất an toàn. Nếu lớp làm tắc nghẽn bị bịt kín lại, quy trình có thể được lập lại liên tục đến khi áp suất được phóng thích.
Thiết bị xả áp suất khẩn cấp đơn giản được vặn ốc trong cổng không được dùng đến nằm trong một trong những nắp cuối của bình hoặc thành bình.
