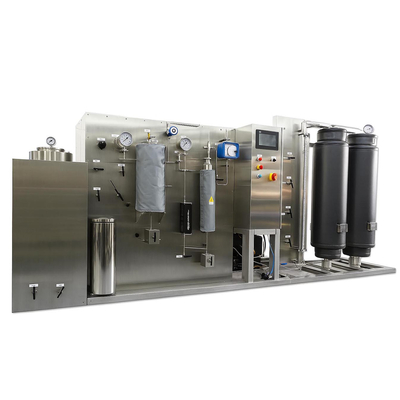

Hệ thống chiết xuất CO2 siêu tới hạn 20 và 40 lít

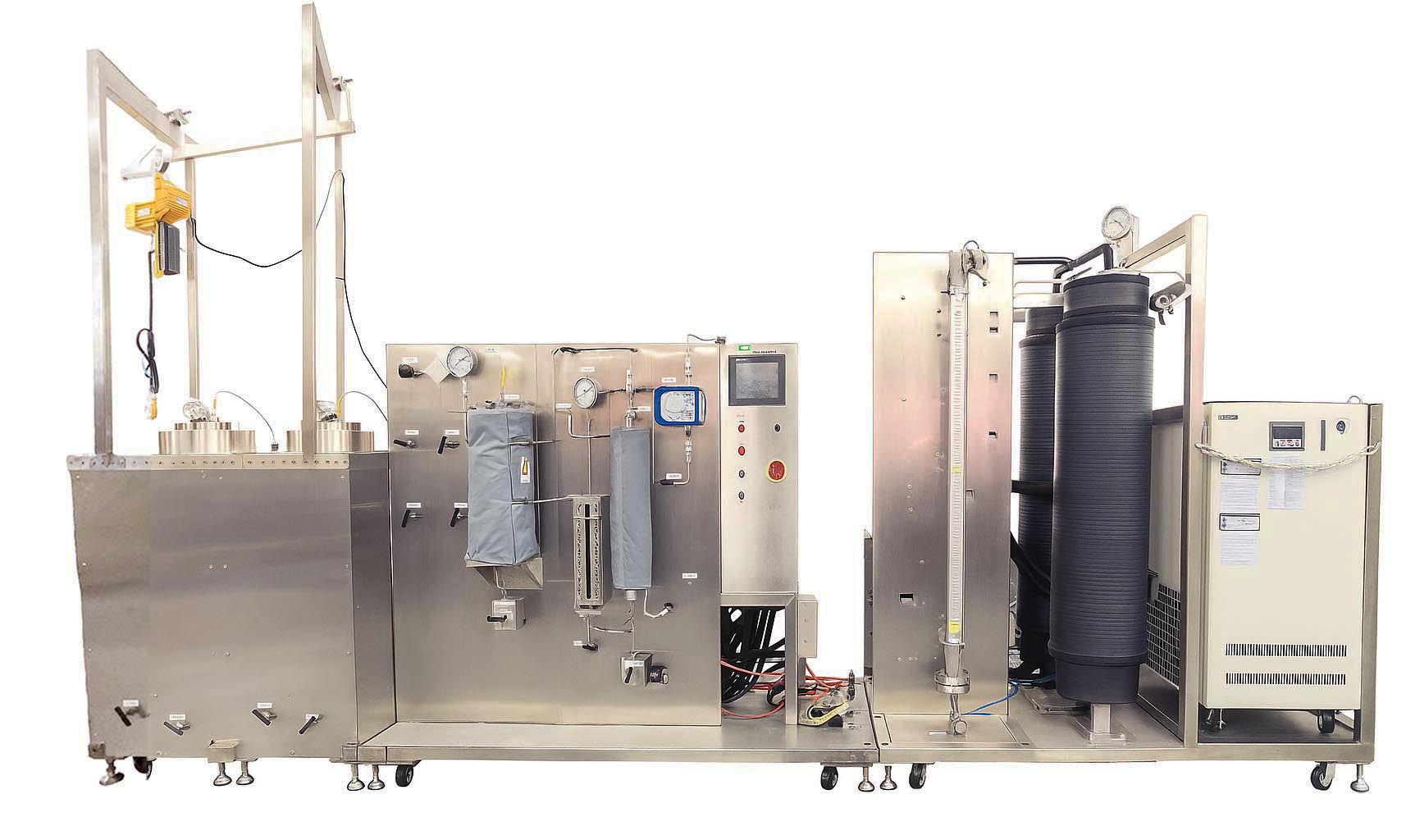

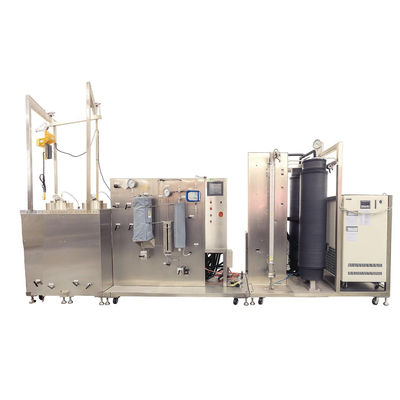

Hệ thống chiết xuất CO2 siêu tới hạn 20 lít và 40 lít

Model: SE-201/202

Hãng sản xuất: TST - Taiwan

Xuất xứ: Taiwan

Thông tin chung

• Thiết kế và chế tạo tuân thủ tiêu chuẩn ASME của Hoa Kỳ.
• Bình chiết áp suất cao được thiết kế và sản xuất theo tiêu chuẩn CNS9788 của Đài Loan.

Thông số kỹ thuật hệ thống

1. Áp suất chiết xuất tối đa: 500 bar (7.250 PSI)
2. Nhiệt độ chiết xuất tối đa: 80°C
3. Bình chiết xuất: 20L × 1 hoặc 20L × 2
4. Thể tích giỏ chiết trong: 18L × 1 hoặc 18L × 2
5. Bơm CO₂ (lỏng): 1 kg CO₂/phút (tối đa)
6. Bơm dung môi đồng chiết (Co-solvent pump): Lưu lượng tối đa 60 ml/phút
7. Hệ thống làm lạnh: Công suất làm lạnh 4,6 kW
8. Hệ thống gia nhiệt: Gia nhiệt bằng điện trở
9. Hệ thống thu hồi CO₂: Tỷ lệ thu hồi khoảng 75%, thu hồi bằng phương pháp chênh lệch áp suất
10. Đường ống: Vật liệu SUS316 (ống BA – Bright Annealed)
11. Vật liệu khung và tấm: SUS304
12. Kích thước tổng thể: Dài 4.250 mm × Rộng 1.000 mm × Cao 2.750 mm

Hệ thống an toàn và bảo vệ

1. Đĩa nổ (Rupture disk) / Van an toàn (Safety relief valve)
2. Chức năng tự động ngắt khi quá áp

Hệ thống điều khiển và giám sát

1. Van điều khiển chính: Van kim áp suất cao dạng điều chỉnh thủ công
2. Hệ thống giám sát và điều khiển nhiệt độ, áp suất: Màn hình cảm ứng màu 7 inch (Touch Panel HMI)
3. Giám sát lưu lượng: Hiển thị trên đồng hồ lưu lượng CO₂ (dải đo 10~100 L/phút dạng khí)
4. Giám sát mức chất lỏng: Đồng hồ đo mức dạng phản xạ (Reflex liquid level gauge)
5. Hệ thống nâng điện: Dùng để thao tác nâng hạ thuận tiện trong quá trình vận hành

Yêu cầu hệ thống

1. Nguồn điện: 220V, 50A
2. Khí nén: Áp suất 7–8 Kgf/cm²; lưu lượng 6,6 m³/phút
