Máy đo độ mài mòn DIN

Click here to down the catalog

Phạm vi áp dụng:

Tiêu chuẩn này quy định hai phương pháp thử để xác định độ chịu mài mòn của cao su bằng thiết bị trống quay hình trụ.
Các phương pháp bao gồm xác định thể tích bị hao hụt do tác động mài mòn của mẫu thử trên tấm mài mòn có độ nhám xác định. Phương pháp A là đối với mẫu thử không quay và phương pháp B đối với mẫu thử quay. Đối với mỗi phương pháp, kết quả có thể được báo cáo là một hao hụt thể tích tương đối hay một chỉ số chịu mài mòn.
Vì các yếu tố như độ nhám của tấm mài mòn, loại chất kết dính được sử dụng trong sản xuất tấm mài mòn và sự dính bẩn và hao mòn gây ra bởi phép thử trước dẫn đến sự chênh lệch về các giá trị tuyệt đối của hao hụt mài mòn, do đó tất cả các phép thử là so sánh. Thực hiện phép thử với một hỗn hợp đối chứng sao cho các kết quả có thể được biểu thị hoặc là hao hụt thể tích tương đối so với tấm mài mòn đã hiệu chuẩn hoặc là chỉ số chịu mài mòn so với hỗn hợp đối chứng.

Nguyên tắc:

Mẫu thử cao su hình trụ được trượt trên một tấm mài mòn có độ nhám xác định với áp lực tiếp xúc xác định trên một khoảng cách cho trước. Trong lúc thử mẫu thử có thể không quay hoặc quay.
Sự mài mòn xảy ra trên một trong những bề mặt đáy của mẫu thử hình trụ. Tấm mài mòn được dán lên bề mặt của trống quay hình trụ, mẫu thử được giữ tỳ vào và đi ngang qua trống quay.
Hao hụt khối lượng của mẫu thử được xác định và hao hụt thể tích được tính theo khối lượng riêng của vật liệu được sử dụng đối với mẫu thử. Hao hụt thể tích của mẫu thử được so sánh với hỗn hợp đối chứng thử nghiệm ở cùng các điều kiện.
Một phần rất quan trọng trong tiêu chuẩn này là việc chuẩn bị tấm mài mòn và hiệu chuẩn tấm mài mòn sử dụng hỗn hợp đối chứng tiêu chuẩn số 1  với mẫu thử không quay.

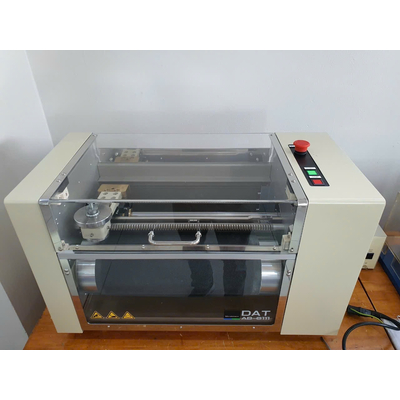

Thông số kỹ thuật máy đo độ mài mòn DIN Model: AB-6111

Thiết bị này có một trống với vải mài xung quanh nó và xoay ở một tốc độ nhất định. Một mẫu thử nghiệm được đẩy lên vải mài mòn và được sử dụng để đánh giá độ bền mài mòn của cao su lưu hoá.
Các tiêu chuẩn áp dụng: JIS K6264-2, DIN53516, ISO4649 (TCVN 5363), GB / T9867/ ISO/PRF 4649
Thông số kỹ thuật:
Mẫu thử: φ16 ± 0.2mm, dày 6- đến 15 mm
Phương pháp thử: Phương pháp A (với một mẫu thử không quay)
Phương pháp B (với một mẫu thử quay trong một bài thử nghiệm)
Tải: 10 ± 0.2N, 5.0 ± 0.1N
Di chuyển ngang của giá đỡ: 4,2 ± 0,04mm (mỗi vòng quay của trống)
Đường kính trống hình trụ: φ150 ± 0.2mm Chiều rộng trống: 460mm
Tốc độ trống: 40 ± 1 rpm
Khoảng cách mài mòn: 40m (84 vòng quay của trống), hoặc 20m (42 vòng quay của trống)
Tốc độ mài mòn: 0.32m / giây
Góc nghiêng mẫu: 3 °
Kích thước bên ngoài: xấp xỉ 615 (W) × 310 (D) × 440 (H) mm
Trọng lượng xấp xỉ. 55kg
Nguồn điện: AC220V 10A 50Hz
Phụ kiện:
. Tải tích hợp trên máy: 5-N (1 cái)
· Tải trọng 5-N (1 cái)
. Công cụ hiệu chuẩn (mảnh kim loại) 1 cái
· Lục giác: 2 cái (M4 và M3)
· Không có tấm quay 1 cái
· Đo độ dày 2mm 1 cái
· Khối kiểm tra 20-m 1 cái
· Lưỡi quay cho một mẫu 1 cái
· Tấm cao su tham chiếu: 1 tấm (D1, 181 × 181 × 8mm)
· Băng dính hai mặt một cuộn
· Vải mài mòn (# 60) 5 tờ
Tùy chọn:
· Máy hút bụi
. Khuôn chuẩn bị mẫu MD-4504 (φ16x15, 4 lỗ khoan)
