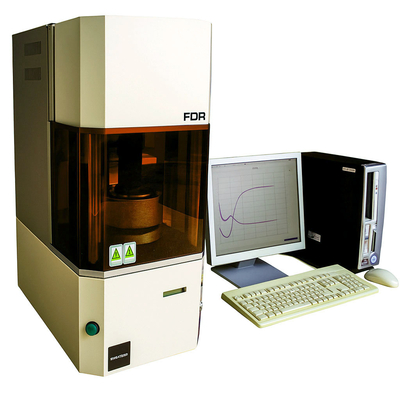

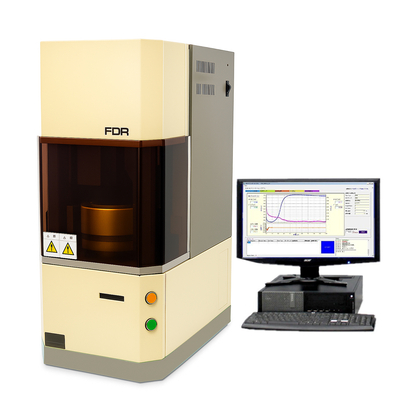

Máy đo lưu hóa cao su

Máy đo lưu hóa cao su

Model: VE-3110

Hãng sản xuất: Ueshima - Nhật

Xuất xứ : Nhật

Tải Catalogue

Tiêu chuẩn áp dụng: JIS K6300-2, ISO 6502

Là máy kiểm tra lưu hóa cao su có độ chính xác cao, tuân thủ Tiêu chuẩn công nghiệp Nhật Bản (JIS) và Tổ chức tiêu chuẩn hóa quốc tế (ISO). Máy tạo ra rung động hình sin nhỏ không phá hủy cao su hỗn hợp và thể hiện mô-men xoắn thay đổi theo tiến trình lưu hóa theo thời gian (đường cong lưu hóa) và hiển thị các tính chất vật lý như mô-men xoắn tối thiểu, mô-men xoắn tối đa, thời gian cháy xém, thời gian lưu hóa và các tính chất nhớt đàn hồi.

Ứng dụng

●Đo đặc tính lưu hóa của cao su hỗn hợp cùng với quá trình lưu hóa.

●Đo độ nhớt của cao su thô và hỗn hợp

Các tính năng nổi bật

●Kiểm soát nhiệt độ tuyệt vời bằng 4HD (4 bộ truyền động gia nhiệt)

(Sử dụng điện trở phim và mỗi bộ đều được điều khiển bằng PID.)

・Rút ngắn thời gian làm nóng.

・Rút ngắn thời gian phục hồi nhiệt độ sau khi đặt mẫu.

・Khả năng lặp lại kết quả thử nghiệm tuyệt vời.

●Nhỏ gọn và nhẹ (Giảm thiểu không gian lắp đặt)

●Bộ truyền động hình nón, sử dụng chuyển động quay hình nón, tạo ra dao động hình sin chính xác.

●Hệ thống hiệu chuẩn đơn giản

・Hiệu chuẩn tự động cảm biến lực bằng hệ thống hiệu chuẩn điện

・Hiệu chuẩn tự động pha và mô-men xoắn bằng bộ hiệu chuẩn động

●Vận hành dễ dàng và quản lý dữ liệu bằng máy tính

・Kết quả đo có thể dễ dàng xuất sang phần mềm bảng tính như EXCEL, cho phép dễ dàng chuẩn bị báo cáo, biểu đồ và biểu đồ kiểm soát.

● Thống nhất từng đơn vị để dễ bảo trì

・ Bộ gia nhiệt, cảm biến tải và các bộ khuếch đại liên quan đến đầu vào/đầu ra khác được hợp nhất thành một PCB trong máy.

・ Cung cấp các đơn vị như bộ gia nhiệt và cảm biến nhiệt độ

Nguyên lý đo lường

Bằng cách đặt cao su hỗn hợp giữa khuôn trên và khuôn dưới ở nhiệt độ xác định, nó đo mô men xoắn thay đổi theo quá trình lưu hóa cao su trong khi chịu rung xoắn hình sin. Các đặc tính lưu hóa có thể thu được trong khi theo dõi các thay đổi về độ nhớt đàn hồi trong quá trình lưu hóa.

Thông số kỹ thuật

Tiêu chuẩn áp dụng: JIS K 6300-2, ISO 6502

Hình dạng khuôn: Khoang kín phẳng không ma sát (tuân thủ JIS & ISO)

Phương pháp tạo áp suất: Xi lanh khí nén (Loại không dầu) Đường kính bên trong xi lanh: 160mm

Phương pháp truyền động dao động: Cơ chế rung hình sin bằng chuyển động quay hình nón “Truyền động hình nón”

Động cơ truyền động dao động: Động cơ đồng bộ 25W AC100V

Phương pháp truyền dao động: Kết nối đàn hồi bằng lò xo lá

Tần số: 1,67Hz (100cpm）

Dao động: Góc ±1°

Độ chính xác góc dao động: 2±0,03°(Không tải）

Phương pháp phát hiện mô-men xoắn: Đồng hồ đo ứng suất Loại Cảm biến lực

Phương pháp truyền mô-men xoắn: Kết nối đàn hồi bằng lò xo lá

Phạm vi nhiệt độ thử nghiệm: 50 đến 230°C

Độ chính xác kiểm soát nhiệt độ:  Nhiệt độ khuôn: ±0,3°C ở 190°C

(Chênh lệch nhiệt độ khuôn bên trong và bên ngoài: ±1,0°C ở 190°C)

Phương pháp kiểm soát nhiệt: Kiểm soát PID độc lập trên bốn điện trở phim (Khuôn trên/dưới, Khuôn ngoài trên/ngoài dưới)

Cảm biến nhiệt độ: Pt100 4 chiếc

Thời gian thử nghiệm tối đa: 9999 phút

Vỏ chắn: Acrylic màu ở mặt trước và mặt bên (Ngăn không khí bên ngoài và đảm bảo an toàn)

Thiết bị an toàn:

(1) Công tắc khởi động nhấn bằng hai tay (Xi lanh chỉ nâng lên khi cả hai nút được nhấn đồng thời.)

(2) Bảo vệ quá tải (hơn 22N･m)

(3) Bảo vệ quá nhiệt (Điện trở sẽ tắt ở 240°C trở lên.)

Truyền thông: RS232C

Tiện ích:

(1) Nguồn điện: AC100V hoặc AC230V, 1 pha

(2) Nguồn khí: Không khí khô 0,343 đến 0,7MPa

Kích thước: Xấp xỉ 333(W)×520(D)×780(H)mm,

Trọng lượng: Xấp xỉ 110kg

Các mặt hàng tiêu chuẩn

(1) Thiết bị chính: 1 bộ

(2) Phụ kiện 1 bộ (Phần mềm, Bộ hiệu chuẩn, Công cụ đặc biệt,）
