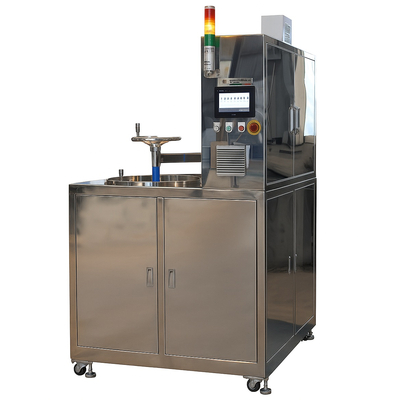

Thiết bị chiết xuất bằng siêu âm 100 lít

Thiết bị chiết xuất bằng siêu âm 100 lít

Model: UL-100E

Hãng sản xuất: TST - Taiwan

Xuất xứ: Taiwan

Thông Số Kỹ Thuật Sản Phẩm
UL-100E (100L)
Máy Chiết Xuất Siêu Âm Đa Chức Năng

1. Chức năng của máy

1-1 Chiết xuất siêu âm ở nhiệt độ phòng
 Nhiệt độ vận hành tối đa: Nhiệt độ phòng ~100°C
 Nhiệt độ vận hành tối thiểu: Nhiệt độ phòng (40°C)

1-2 Chiết xuất siêu âm trong môi trường chân không
1-3 Chiết xuất bằng gia nhiệt
1-4 Chiết xuất ổn định nhiệt độ
1-5 Dung tích tối đa: 100L
1-6 Tuần hoàn dung dịch chiết
1-7 Bộ lọc đầu ra dung dịch chiết

2. Hệ thống bồn chiết

2-1 Vật liệu: SUS316 × 3t
2-2 Kích thước: Ø560mm × H500mm
2-3 Hệ thống cách nhiệt: Cách nhiệt bằng bọt cách nhiệt
2-4 Van xả dung dịch: Ø1", SUS316
2-5 Nắp bồn: SUS316
2-6 Dung tích: 100L
2-7 Hệ thống gia nhiệt: 30kW × 1 bộ, gia nhiệt tuần hoàn bằng dầu hỏa cấp thực phẩm (kerosene food grade)
2-8 Hệ thống siêu âm:
 2-8-1 Công suất: 2400W × 1 bộ
 2-8-2 Bộ phát siêu âm: 1 bộ, điều khiển bằng transistor hiệu ứng trường IC kép, công suất có thể điều chỉnh

3. Khung máy và nắp đậy

3-1 Ống dẫn vuông SUS304 và tấm nắp đậy bằng thép không gỉ
3-2 Ống dẫn cấp thực phẩm SUS304
3-3 Van bi lưu lượng toàn phần SUS316
3-4 Đường ống bên ngoài máy do khách hàng cung cấp

4. Giỏ chiết xuất

4-1 Vật liệu: SUS316
4-2 Kích thước: Ø300(mm) × H300(mm)
4-3 Đường kính lỗ: Ø1.5mm
4-4 Số lượng: 1 chiếc
4-5 Bộ cố định đáy: 1 bộ

5. Hệ thống tuần hoàn / lọc (cấp thực phẩm)

5-1 Bơm khí nén (chống cháy nổ): 1", cổng vào/ra
5-2 Bồn lọc: Lưới lọc 80#, SUS316

6. Hệ thống làm mát

6-1 Bộ trao đổi nhiệt làm mát bằng không khí sử dụng dầu hỏa

7. Hệ thống chân không

7-1 Bơm chân không: 2hp
7-2 Bồn tuần hoàn chân không
7-3 Bộ phát hiện áp suất

8. Hệ thống điều khiển

8-1 Vật liệu: SUS304
8-2 Màn hình cảm ứng màu 7" và điều khiển PLC
8-3 Giám sát quá trình vận hành
8-4 Hiển thị thông báo khi có sự cố, bất thường hoặc thiếu nước
8-5 Đèn báo tháp và còi báo động
8-6 Thiết bị an toàn khi mất nước, tự động tắt siêu âm và gia nhiệt
8-7 Toàn bộ dây dẫn được bảo vệ theo cấu hình an toàn
8-8 Nguồn điện: 3 pha, AC, 220V, 50Hz
8-9 Khách hàng đấu nối nguồn chính của dây điện vào tủ điều khiển (có dây tiếp đất)

9. Tiêu thụ hệ thống (do khách hàng chuẩn bị)

9-1 Nguồn điện: 3 pha 220V 50Hz / Công suất 38kW 100(A)
 Mức tiêu thụ điện: 3 pha 220V 50Hz 125(A)
 Hoặc
 Nguồn điện: 3 pha 380V 50Hz / Công suất 38kW 60(A)
 Mức tiêu thụ điện: 3 pha 380V 50Hz 75(A)

9-2 Nước làm mát (cho chức năng chân không): 10L/phút
9-3 Khí nén: 6kg/cm², 200L/phút
9-4 Hệ thống thoát nước độc lập: 2" × 1

10. Chứng nhận

10-1 Thiết bị chiết xuất siêu âm TST được thiết kế, phát triển, sản xuất và kinh doanh đạt tiêu chuẩn ISO 9001:2015, được chứng nhận bởi TÜV Rheinland (Đức).

11. Kích thước thiết bị

11-1 Hệ thống chiết xuất siêu âm: Dài 1150mm × Rộng 1300mm × Cao 1870mm
11-2 Hệ thống gia nhiệt và làm mát bằng dầu hỏa: Dài 1620mm × Rộng 900mm × Cao 1500mm
