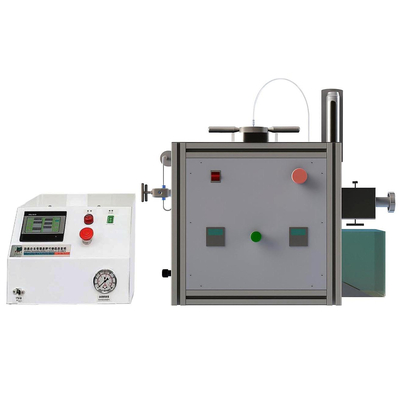

Máy chiết xuất bằng CO2 siêu tới hạn SE-600–10000

Máy chiết xuất bằng CO2 siêu tới hạn 1 lít
Model: SE-600–10000
Hãng: TST - Taiwan
Xuất xứ: Taiwan

Thông số kỹ thuật:

1. Thông số hệ thống

• Áp suất tối đa: 7250 Psi / 500 Bar
• Nhiệt độ tối đa: 100 °C

2. Thông số bộ phận chính

Bình trích (Extraction Vessel): 1 L × 1 bộ

• Áp suất tối đa: 7250 Psi / 500 Bar
• Nhiệt độ tối đa: 100 °C
• Thể tích: 600 ml × 1 (giỏ bên trong)
• Vật liệu: Thép không gỉ (Stainless Steel)
• Hệ thống gia nhiệt: Gia nhiệt điện

Hệ thống thu hồi (Collection System): 1 bộ

• Van điều chỉnh lưu lượng CO₂ × 1 bộ
• Mô-đun gia nhiệt cho van điều khiển × 1 bộ
• Thiết kế để thu hồi ở điều kiện áp suất khí quyển

Hệ thống điều áp: PM-10000C × 1 bộ
Hệ thống làm mát: 1 bộ

3. Vật liệu chế tạo

• Đường ống: SUS 304
• Khung kết cấu: Nhôm (Aluminum)

4. Hệ thống điều khiển và giám sát

• Van điều khiển: Loại thủ công / Van chịu áp suất cao
• Điều khiển nhiệt độ: Bộ điều khiển nhiệt độ với cặp nhiệt điện (Thermocouple)
• Điều khiển áp suất: Đồng hồ áp suất / Cảm biến áp suất
• Điều khiển lưu lượng CO₂: Lưu lượng kế, hiển thị tốc độ dòng CO₂ dạng khí

5. An toàn và bảo vệ

• Đĩa nổ (Rupture Disk): Áp suất cài đặt 8500 Psig
• Khu vực gia nhiệt: Có lớp cách nhiệt bảo vệ

6. Yêu cầu tiện ích (do người sử dụng cung cấp)

• Nguồn điện: 220 V, 12 A
• Khí nén: 7 kgf/cm²; 4 m³/phút
• Nguồn CO₂: Bình CO₂ lỏng có ống dẫn trong

7. Tùy chọn (không tiêu chuẩn)

• Phụ tùng thay thế: (ví dụ: phớt, đĩa nổ, v.v.)
• Mô-đun bơm dung môi phụ (Co-solvent Pump Module)

Mô-đun Điều Khiển Áp Suất Kỹ Thuật Số (PM-10000C)

Chất lỏng sử dụng

• CO₂ lỏng (LCO₂)

Thông số kỹ thuật

1. Áp suất đầu ra hệ thống: 1000 – 10000 psi (tùy theo áp suất nguồn)
2. Lưu lượng đầu ra hệ thống: 200 ml/phút (tại 4350 psi)
3. Bơm tăng áp (Booster Pump): Có sẵn
4. Bộ làm lạnh sơ bộ: Tích hợp sẵn (không cần bộ làm lạnh ngoài)
5. Đường ống: Ống thép không gỉ liền mạch
6. Chứng nhận: Đạt tiêu chuẩn CE, EN 61010-2-010 (Phiên bản 2), EN 61010-1:2001
7. Kích thước: 360 mm × 600 mm × 270 mm
8. Khối lượng: 30 kg

Hệ thống điều khiển

1. Màn hình cảm ứng màu cho hệ thống điều khiển áp suất và giao diện người – máy (HMI)
2. Hệ thống điều khiển áp suất lập trình được
3. Điều khiển áp suất tỷ lệ chính xác (Proportional Pressure Control)
4. Chế độ bơm tăng áp nhiều giai đoạn với khả năng điều chỉnh và phản hồi tức thời
5. Cảnh báo và bộ hẹn giờ vận hành khi có sự cố bất thường

An toàn và bảo vệ

1. Cảnh báo khi áp suất vượt ngưỡng
2. Nút dừng khẩn cấp và hệ thống ngắt khí tự động khi quá áp
3. Van an toàn xả áp toàn lưu lượng

Yêu cầu tiện ích

1. Nguồn điện: 110 / 220 V
2. Nguồn khí nén: 5 – 8 kg/cm²
3. Nhiệt độ nước làm mát: ≤ 5 °C
