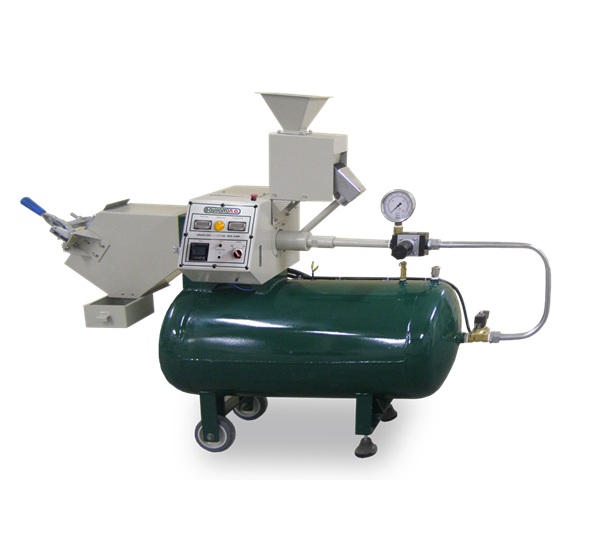

Máy thử khả năng chịu va đập của sơn / lớp phủ (Gravelometer)
Máy Gravelometer, hay Máy thử khả năng chống vỡ/chipping, các mẫu EQNA-GR-ASTM/SAE và EQNA-GR-DIN/ISO/VDA, được thiết kế để đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật ASTM D3170, SAE J400, ISO 20567-1, DIN 55996-1 và VDA. Đối với các tiêu chuẩn khác, vui lòng liên hệ với chúng tôi.
Thiết bị này mô phỏng tác động của các vật thể bay vào các tấm kim loại và các chi tiết phủ ba chiều, nhằm đánh giá khả năng chống va đập/chipping của lớp phủ. Máy thử khả năng chống va đập được thiết kế để sao chép chính xác các tác động lên bề mặt ô tô, đảm bảo kết quả phản ánh gần thực tế điều kiện vận hành.
Mục đích chính của thử nghiệm là đánh giá lớp phủ hoặc hệ thống bề mặt hữu cơ trên các tấm thử phẳng. Tuy nhiên, loại thử nghiệm này cũng có thể áp dụng cho các chi tiết hoàn thiện (3D) hoặc các vật liệu khác, chẳng hạn như nhôm anod hoặc nhựa phủ, miễn là kết quả được diễn giải trong phạm vi và mục đích đã định của quy trình thử nghiệm gốc.
Quy trình thử nghiệm bao gồm việc tác động các vật thể tiêu chuẩn, được bắn đi bằng luồng khí nén qua vòi phun, dưới áp suất kiểm soát, vào mẫu thử. Thử nghiệm thường được thực hiện ở nhiệt độ phòng hoặc trong điều kiện âm độ (ví dụ: −29°C ± 3°C), đảm bảo khí nén, vật thể bay và toàn bộ hệ thống đạt nhiệt độ thích hợp.
Trong một số trường hợp, mẫu thử được làm lạnh trước trong tủ đông, sau đó nhanh chóng chuyển sang máy Gravelometer ở nhiệt độ phòng để thử. Tuy nhiên, không khuyến nghị thực hiện, vì sự chênh lệch nhiệt độ giữa vật thể bay và khí nén có thể dẫn đến kết quả sai lệch.
Sau khi thử nghiệm, các phương pháp đánh giá mẫu thử có thể được sử dụng. Phương pháp phổ biến nhất là so sánh mẫu thử với hình ảnh tham chiếu được cung cấp trong các tiêu chuẩn kỹ thuật áp dụng.
THÔNG SỐ KỸ THUẬT
- Máy Gravelometer EQNA GR DIN_ISO_VDA có kết cấu chế tạo bằng thép, phủ sơn epoxy cường độ cao.
- Bình chứa khí nén dung tích 90 lít, có chứng chỉ thử nghiệm thủy lực, dung tích lớn nhằm duy trì áp suất và lưu lượng khí nén yêu cầu trong suốt quá trình thử nghiệm.
- Được chế tạo theo yêu cầu của tiêu chuẩn ASME, thiết bị được sản xuất dưới dạng bình áp lực.
- Đồng hồ đo áp suất với các đơn vị hiển thị: bar; kgf/cm²; psi.
- Bánh xe bằng vật liệu polymer để thuận tiện cho việc di chuyển.
- Toàn bộ linh kiện điện đều có đăng ký UL/CE.
- Chế tạo theo tiêu chuẩn UL508a/CE (chứng chỉ không bao gồm, vui lòng liên hệ để biết thêm).
- Chức năng “Pulse-Stop” giúp ngăn rung động trong quá trình thử nghiệm.
- Nguồn điện: 208 Vac ±10% - 50/60 Hz.
- Nút dừng khẩn cấp.
- Hệ thống an toàn tự động cho người vận hành, với đèn LED hiển thị vị trí mẫu thử và ngăn chứa hạt mài.
- Bộ đếm thời gian kỹ thuật số cho việc ghi nhận thời gian thử nghiệm theo quy định trong tiêu chuẩn.
- Bộ đếm thời gian kỹ thuật số cho chu kỳ hiện tại, nhằm xác định tuổi thọ của hạt mài.
- Bộ đếm thời gian kỹ thuật số cho tổng số chu kỳ mà thiết bị đã thực hiện.
- Cửa nạp hạt mài với chức năng điều chỉnh cường độ rung, cho phép kiểm soát lưu lượng theo tiêu chuẩn.
- Hệ thống làm sạch và điều chỉnh áp suất sau thử nghiệm.
- Đồng hồ đo áp suất có chứng chỉ kiểm định.
- Bình chứa khí nén được cấp chứng chỉ thử nghiệm thủy lực.
Tùy chọn phụ kiện:
|
EQOP.0009 |
Bộ lọc cho đường khí nén. |
|
|
EQOP.0033 |
Đóng gói EQNA GR theo tiêu chuẩn SAE/ASTM hoặc DIN/ISO/VDA; thùng gỗ kèm pallet. |
|
|
EQOP.0057 |
Buồng tác động góc 54° theo tiêu chuẩn DIN/ISO/VDA. |
|
|
EQOP.0058 |
Buồng tác động góc 90°. |
|
|
EQOP.0059 |
Buồng tác động góc 135°. |
|
|
EQOP.0061 |
Buồng tác động 3D. |
|
|
EQOP.0081 |
Hạt mài gang làm nguội (Chilled iron grit) kích thước 0.14” – 0.18” (3,55 – 4,50 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 2,42 lbs (1,100 kg). |
|
|
EQOP.0082 |
Sỏi sông mài mòn (Worn River Gravel) kích thước 0.37” – 0.62” (9,5 – 15,9 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 3,31 lbs (1,5 kg). |
|
|
EQOP.0083 |
Đá granite nghiền (Crushed granite) kích thước 0.10” – 0.20” (2,5 – 5,0 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 3,31 lbs (1,5 kg). |
|
|
EQOP.0084 |
Đá granite nghiền (Crushed granite) kích thước 0.20” – 0.51” (5,0 – 13,0 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 3,31 lbs (1,5 kg). |
|
|
EQOP.0085 |
Hạt thép đúc (Cast steel shot) kích thước 0.07” – 0.11” (1,7 – 2,8 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 2,42 lbs (1,100 kg). |
|
|
EQOP. 0163 |
Đá bazan nghiền (Crushed basalt) kích thước 0,094” – 0,189” (2,4 – 4,8 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 3,31 lbs (1,5 kg). |
|
|
EQOP.0168 |
Đá bazan nghiền (Crushed basalt) kích thước 0,189” – 0,315” (4,8 – 8,0 mm) Kèm chứng chỉ truy xuất nguồn gốc. Đóng gói 3,31 lbs (1,5 kg). |
|
|
EQOP.0157 |
Hệ thống làm mát (MAP) với buồng bao kín hoàn toàn cho thiết bị, hoạt động đến -30°C, ±2°C, kèm cửa truy cập cho thao tác. Điện áp: 208 ~ 220 V, 3 pha, 60 Hz – các thông số khác vui lòng liên hệ. Kích thước ngoài (Rộng x Sâu x Cao): 108,3” x 47,2” x 71,6” (2.750 x 2.200 x 1.820 mm) – bao gồm MAP Kích thước bên trong (Rộng x Sâu x Cao): 86,2” x 37,9” x 54,5” (2.190 x 965 x 1.385 mm) Buồng: Đóng gói bằng gỗ (Rộng x Sâu x Cao): 114,2” x 62,9” x 86,6” (2.900 x 1.600 x 2.200 mm) Tổng trọng lượng: 2.646 lbs (1.200 kg) MAP: Đóng gói bằng gỗ (Rộng x Sâu x Cao): 74,8” x 47,2” x 90,6” (1.900 x 1.200 x 2.300 mm) Tổng trọng lượng: 1.764 lbs (800 kg) Bao gồm: EQOP.0176 |
|
|
EQOP.0158 |
Hệ thống làm mát (MAP) với buồng bao kín hoàn toàn cho thiết bị, hoạt động đến -20°C, ±2°C, kèm cửa truy cập cho thao tác. Điện áp: 208 ~ 220 V, 3 pha, 60 Hz – FLA 65 – các thông số khác vui lòng liên hệ. Kích thước ngoài (Rộng x Sâu x Cao): 108,3” x 47,2” x 71,6” (2.750 x 2.200 x 1.820 mm) – bao gồm MAP Kích thước bên trong (Rộng x Sâu x Cao): 86,2” x 37,9” x 54,5” (2.190 x 965 x 1.385 mm) |
|
|
|
Buồng thử: Đóng gói bằng gỗ (Kích thước Rộng x Sâu x Cao): 114,2” x 62,9” x 86,6” (2.900 x 1.600 x 2.200 mm) Tổng trọng lượng: 2.646 lbs (1.200 kg) MAP: Đóng gói bằng gỗ (Kích thước Rộng x Sâu x Cao): 74,8” x 47,2” x 90,6” (1.900 x 1.200 x 2.300 mm) Tổng trọng lượng: 1.764 lbs (800 kg) Bao gồm: EQOP.0176 |
|
|
EQOP.166 |
Chứng chỉ đồng hồ đo áp suất dùng để kiểm soát áp suất. |
|
|
EQOP.167 |
Chứng chỉ bình khí nén tuân theo quy định ASME, Mục VIII. |
|
|
EQOP.0172 |
Buồng cách âm để bao bọc Gravelometer, giảm mức tiếng ồn trong quá trình thử, < 85 dB đo ở khoảng cách một mét với góc 90°. Bảng điều khiển thử nghiệm đặt bên ngoài buồng cách âm. Kích thước ngoài: Dài x Rộng x Cao = 83,85" x 47,10" x 50,67" (2.130 x 1.196 x 1.287 mm) Kích thước đóng gói gỗ: Rộng x Sâu x Cao = 94,5” x 51,2” x 50,1” (2.400 x 1.300 x 1.500 mm) Trọng lượng tổng xấp xỉ: 650,36 lbs (295 kg) |
|
|
EQOP.0176 |
Nâng cấp Gravelometer để hoạt động trong phòng lạnh, với khoảng cách tối đa 197” (5 mét) giữa Gravelometer đặt bên trong phòng lạnh và phòng thí nghiệm ở nhiệt độ phòng (để biết thêm chi tiết, vui lòng liên hệ với chúng tôi). |
|
